Разнообразие грузоподъемной техники на сегодняшний момент достигло весьма впечатляющих размеров: башенные краны, автокраны, промышленные краны, подъемники с телескопической стрелой, подъемники ножничные, прицепные, коленчатые, вертикальные мачтовые, мачтовые платформы, грузоподъемные лифты. Каждая из перечисленной техникиимеет свою специфику, назначение, характеристики.

В этой статье описаны лишь некоторые из наиболее известных моделей грузоподъемной техники, тема сама по себе обширна. Мы постарались взять машины не только разных производителей, но и разной направленности, технику, которая приспособлена работать в стесненных условиях, в условиях мегаполиса, например, и т.п.

Современные строительные технологии возведения зданий предъявляют новые требования к кранам, среди которых не последнее место занимают простота монтажа, скорость перемещения грузов, компактность места установки.

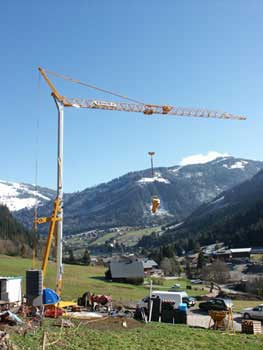

Быстромонтируемые краны IGO на сто процентов удовлетворяют современным требованиям строительства, являясь новейшим воплощением концепции гидравлических быстромонтируемых кранов, они разработаны специально для малоэтажного строительства. Эти краны предназначены для работ на строительных площадках с ограниченным пространством и работ, требующих постоянного перемещения с места на место, и, как следствие, быстрых операций монтажа и демонтажа крана.



В производстве подъемных кранов французская компания POTAIN является одним из безусловных лидеров (POTAIN выпускает около 30 процентов всех башенных подъемных кранов в мире). В настоящее время компания «POTAIN» входит в состав транснациональной корпорации «Manitowoc Crane Group» — одного из главных игроков международного рынка строительной промышленности.

На сегодняшний день более 100 000 кранов марки POTAIN успешно работают на строительных площадках всего мира. Шесть заводов компании ежегодно выпускают более 3000 быстромонтируемых кранов. Во Франции компания «POTAIN» располагает крупнейшим в мире испытательным центром башенных кранов.

Современные строительные технологии возведения зданий предъявляют новые требования к кранам, среди которых не последнее место занимают простота монтажа, скорость перемещения грузов, компактность места установки.

Быстромонтируемые краны IGO на сто процентов удовлетворяют современным требованиям строительства, являясь новейшим воплощением концепции гидравлических быстромонтируемых кранов, они разработаны специально для малоэтажного строительства. Эти краны предназначены для работ на строительных площадках с ограниченным пространством и работ, требующих постоянного перемещения с места на место, и, как следствие, быстрых операций монтажа и демонтажа крана.

В производстве подъемных кранов французская компания POTAIN является одним из безусловных лидеров (POTAIN выпускает около 30 процентов всех башенных подъемных кранов в мире). В настоящее время компания «POTAIN» входит в состав транснациональной корпорации «Manitowoc Crane Group» — одного из главных игроков международного рынка строительной промышленности.

На сегодняшний день более 100 000 кранов марки POTAIN успешно работают на строительных площадках всего мира. Шесть заводов компании ежегодно выпускают более 3000 быстромонтируемых кранов. Во Франции компания «POTAIN» располагает крупнейшим в мире испытательным центром башенных кранов.

Многие российские строительные компании уже оценили п реимущества быстромонтируемых кранов POTAIN серии IGO, успешно применяя их при возведении различных объектов (в нашей стране продано более 150 единиц этой техники). Сегодня краны серии IGO представлены 16 моделями с различными характеристиками: грузоподъемностью — от 1,3 до 6 т; вылетом стрелы — от 16 до 45 м; высотой подъема при горизонтальной стреле — 16 — 35 м.

В настоящее время краны POTAIN серии IGO применяются как в малоэтажном (постройки высотой до 6 этажей), так и в высотном строительстве — на начальном этапе работ, а также в качестве вспомогательного крана при дальнейших работах. Эта техника может использоваться при возведении торговых и развлекательных центров, терминалов, объектов промышленности, при строительстве коттеджей, вилл, паркингов, жилых зданий до 10 этажей и других объектов.

Почему именно IGO?

Основными преимуществами крана являются легкость транспортировки и простота перемещения по рабочей площадке.

Существует два основных способа транспортировки таких кранов. Во-первых, краны IGO могут буксироваться на небольшом расстоянии самостоятельно со скоростью до 30 км/ч. Подкатные колеса позволяют перемещать кран IGO по стройплощадке даже силами рабочих. Данный способ транспортировки стал возможен благодаря тому, что кран спроектирован как автоприцеп и вместе с комплектом противовесов и других принадлежностей является единым объектом транспортировки.

Краны IGO могут транспортироваться как на платформах полуприцепного типа, так и на платформах-прицепах со скоростью до 60 км/ч.

Для их установки не требуется специальной подготовки площадки, установки фундамента, а необходимая для установки крана площадь составляет не более чем 4,5 х 4,5 м.

В собранном состоянии краны серии IGO полностью вписываются в транспортные габариты, что избавляет покупателей от необходимости получения разрешений на негабаритные перевозки.

В демонтированном состоянии кран имеет небольшие габариты по ширине (макс. 2,5 м) и высоте (макс. 3,5 м), что позволяет без особого труда перемещать его по стройплощадке в любое труднодоступное место.

Весомые преимущества крана — удобство и быстрота монтажа. В то время как монтаж обычного башенного крана занимает в среднем около двух дней и является сложным и трудоемким процессом, требующим комбинаций различных дополнительных модулей оснастки, время монтажа крана IGO составляет всего 15 минут и осуществляется одним человеком, что позволяет перемещать кран по стройплощадке для решения оперативных задач.

При этом существует возможность автономной установки балласта с помощью кран-балки без привлечения мобильного крана.

    Еще одно, не менее яркое, преимущество крана — это легкость управления. Конструкция кранов IGO предусматривает два варианта управления — дистанционное радиоуправление и дистанционное проводное.

Применение дистанционного управления позволяет повысить эффективность монтажных работ и существенно сократить время их выполнения. На индикаторе пульта отображаются данные о высоте под крюком, вылете, весе груза, грузовом моменте, а также предупредительные сигналы с приборов безопасности.

Для полноценной работы самомонтирующегося крана IGO требуется всего один человек — крановщик может перемещаться по площадке с радиопультом (радиус действия дистанционного пульта — до 300 метров) и осуществлять функции стропальщика.

Большим плюсом для этих кранов является возможность монтажа и работы в стесненных условиях.

Предусмотренные конструкцией варианты установки стрелы позволяют максимально эффективно использовать краны IGO на строительных площадках различного типа. Эти варианты предусматривают ограничение траектории движения тележки, радиуса поворота стрелы и ограничение по зоне работы крана (координатная защита).

Говоря об экономичности работы крана, прежде всего следует отметить, что самомонтирующиеся краны POTAIN дешевле обычных башенных кранов, а также быстрее в работе и дешевле в эксплуатации, чем автокраны. Для них характерно низкое энергопотребление — максимальное энергопотребление кранов IGO не превышает 22 кВт, что позволяет использовать местные электрические сети либо трехфазный 20 — 30 кВт генератор переменного тока.

Благодаря простоте конструкции кранов IGO (отсутствие двигателей внутреннего сгорания и т.д.) затраты на их сервисное обслуживание и стоимость расходных материалов к ним значительно ниже, чем на автокранах.

Самомонтирующиеся краны POTAIN легки в обслуживании. Обеспечивается свободный доступ к балласту. Все узлы и агрегаты обслуживаются с центральной, нижней части крана (персоналу не требуется проходить «высотную» комиссию). Все механизмы установлены под предохраняющей обшивкой в основании крана, что защищает их от механических повреждений и атмосферного воздействия, а также обеспечивает доступ к ним с земли.

Все башенные краны IGO оборудованы системой отопления шкафов управления для работы в зимнее время и изготавливаются для районов с температурой окружающего воздуха от -25°С до +40°С.

Важнейшая характеристика — надежность. Процесс самоподъема крана безопасен, быстр и осуществляется полностью гидравликой, не требует специального инструмента и верхолазных работ, контролируется системой предохранительных датчиков. Электронные системы безопасности для погрузки продублированы механической системой. Для увеличения безопасности на панель управления выводятся данные о грузе, вылете и грузовом моменте.

Строительные краны под торговой маркой POTAIN — надежный и сбалансированный инструмент, долговечность которого подтверждена 70-летним опытом компании «POTAIN» в производстве и эксплуатации кранов во всех точках мира.

Все краны POTAIN сопровождаются документацией на русском языке. В ее комплект входят: руковдство по эксплуатации и монтажу, техобслуживанию; паспорт в соответствии с требованиями Ростехнадзора России; сертификат соответствия; разрешение на применение Ростехнадзора России.

Источник: Журнал "Строительные машины", октябрь 2008
